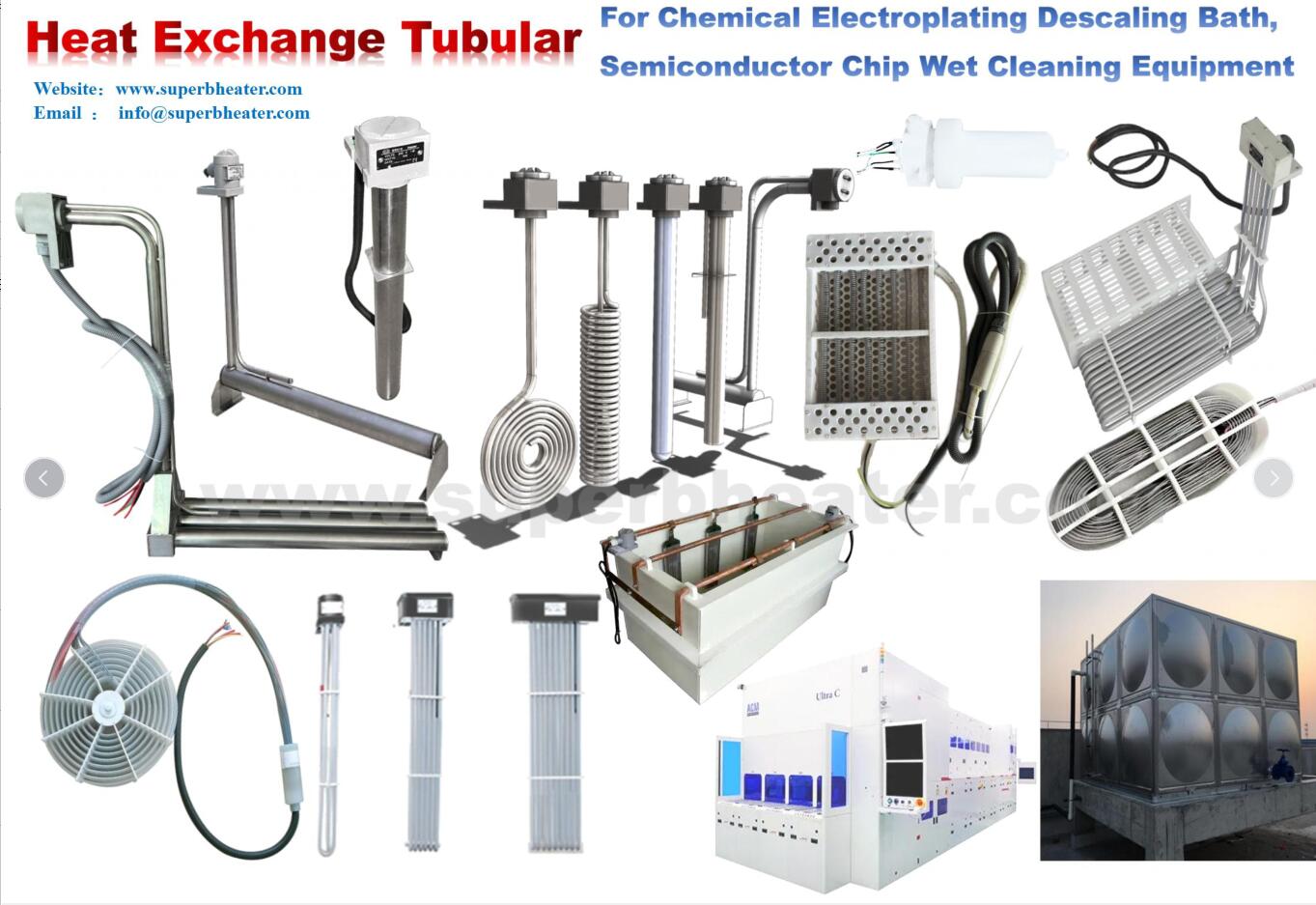

산업용 히팅파이프의 구조설계규칙
난방관은 일반적으로 민간용 난방관과 산업용 난방관으로 구분되며, 산업용 난방관은 구조가 다양한 비표준 제품인 경우가 많습니다. 구조의 설계는 난방설비의 설치나 미적 수준에 편리한 경우가 많기 때문에 난방배관 구조를 설계할 때 주의해야 할 사항이 많습니다. 아래에서는 "JB/T 2379-93 산업용 히팅 파이프 표준"을 기준으로 히팅 파이프 구조 설계에 관한 몇 가지 규칙에 대해 설명하겠습니다. 고객이 모델을 선택할 때 참고할 수 있도록 하십시오.
1. 히팅파이프 설계 시 열팽창 및 수축, 침식, 산화, 크리프 등의 영향을 고려하여 정상 작동 시 변형으로 인한 오작동을 방지해야 합니다.
2. 가열 튜브의 내부 구조 설계는 가열 튜브 제조에 사용되는 재료가 가공 중에 발생할 수 있는 최고 온도 또는 최고 온도에서 손상되지 않고 여전히 안정적으로 작동할 수 있도록 보장해야 합니다.
3. 전열관의 용접 구조 설계는 관련 기준을 준수하여야 하며, 가압형 전열관, 특히 용기 내부 부품의 용접 이음매를 최대한 최소화하여야 한다. 용접 이음매 설정은 검사하기 쉬워야 합니다.
4. 압력을 받는 가열 튜브 쉘과 그 부속품의 설계는 관련 표준을 준수해야 합니다.
5. 가열 튜브(끝단 포함)는 밀봉되어야 합니다.
6. 부식성 매체를 가열하는 데 사용되는 가열 파이프는 부식 방지 금속 파이프를 사용하거나 가열 파이프의 작동 수명을 보장하기 위해 보호 슬리브가 있어야 합니다.
7. 가열 튜브 쉘이 일반 강철 또는 일반 강철보다 성능이 우수한 기타 합금 재료로 만들어진 경우 벽 두께는 0.35mm 이상이어야 합니다. 쉘이 구리 또는 구리 합금 재료로 만들어진 경우 열악한 작업 환경에 적응하기 위해 해당 기계적 강도를 사용해야 합니다.
8. 히팅파이프의 굽힘반경은 히팅파이프 직경의 2.5배 이상이어야 합니다.
9. 가열 튜브의 굽힘 모양은 리드아웃 로드의 내부 끝이 튜브의 직선 부분에 있어야 하며 굽힘 시작점으로부터의 거리가 10mm 이상이어야 합니다.
10. 전위차가 40V 이상인 가열관과 쉘의 절단된 두 부분 사이의 간격과 단열재 충진재의 두께는 1mm 이상이어야 합니다. 노출된 인출선과 쉘 사이의 거리는 1mm 이상이어야 합니다. (참고: 합의가 있는 경우 위에서 언급한 간격과 간격은 1mm 미만일 수 있지만 성능과 신뢰성을 보장하기 위해 설계를 강화하고 신중하게 제조해야 합니다)
11. 가열관 출구 와이어의 단면적은 전기 가열 와이어 단면적의 7배 이상이어야 합니다.
