3개월마다 PTFE 가열 튜브의 절연 저항을 테스트하는 방법

PTFE 가열 튜브는 겉으로는 훌륭해 보이지만 내부적으로는 전기적으로 오작동할 수 있습니다. 수분은 작은 균열이나 단자 밀봉을 통해 산화마그네슘 절연체에 들어갈 수 있습니다. 이 숨겨진 위협은 메가로만 인식할 수 있습니다. 분기별로 실시하는 10분 시험으로 몇 달 전에 실패를 예측할 수 있습니다.

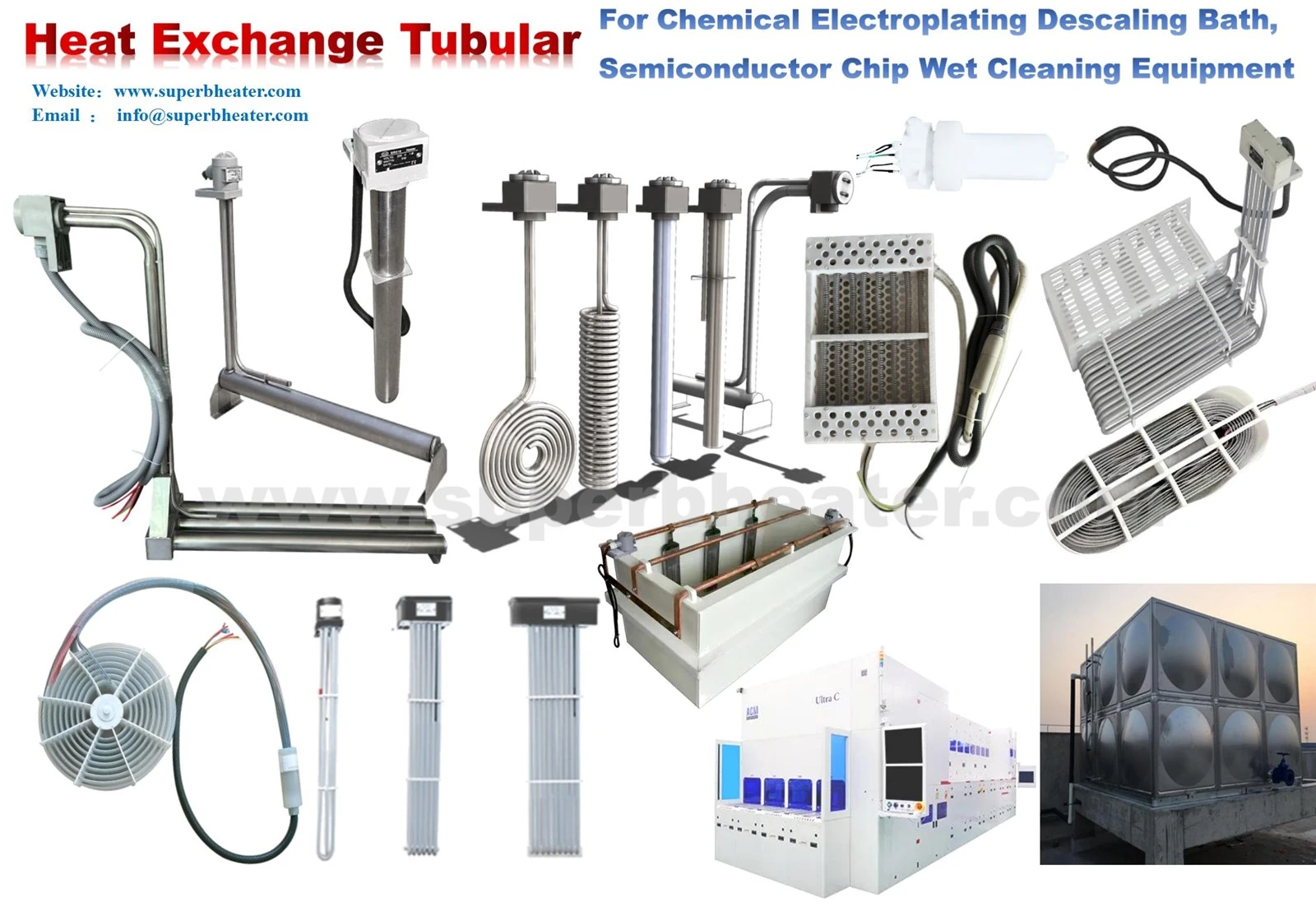

PTFE 침지식 히터에는 충전 요소와 금속 외피 사이의 주요 전기 절연체인 두꺼운 산화마그네슘 분말(MgO)로 덮인 얇은 전열선이 있습니다. 건조 상태에서 MgO의 절연 저항은 일반적으로 1000MΩ 이상입니다. 그러나 물은 분말을 통해 전도성 채널을 제공합니다. 열 순환, 밀봉 파손 또는 보관 중 응결로 인해 소량의 수분이라도 흡수되면 저항이 급격히 떨어집니다. 또 다른 지연된 모욕은 열 노화입니다. 반복되는 팽창과 수축은 미세- 경로를 생성하거나 MgO의 유전 강도를 저하시킵니다. 이러한 변화는 튜브가 지락 차단기를 트립하거나 더 나쁘게는 활성화된 동안 단락이 발생할 때까지 명확하지 않습니다.
따라서 절연 저항(IR) 테스트는 PTFE 가열 튜브의 예측 유지 관리의 필수 요소가 되었습니다. 절연저항계("메거"라고도 함)는 조정된 DC 전압을 적용하고 그에 따른 누설 전류를 측정합니다. 메그옴 단위의 판독값은 내부 단열재가 얼마나 건강한지 보여줍니다. 테스트는 분기별로 수행되며 운영자에게 육안 검사로는 얻을 수 없는 명확한 수치 추세를 제공합니다. 빠르고 저렴하며-올바르게 수행하면-완전히 안전합니다.

이 과정은 간단하며 모든 공장의 분기별 체크리스트에 포함되어야 합니다. 히터를 끄고 차단기를 잠급니다. 전원에 연결되어 있는 동안에는 절대로 튜브를 테스트하지 마십시오. 온도 컨트롤러에서 가열 튜브의 리드를 풀어 요소를 완전히 분리합니다. 보정된 디지털 절연저항계를 선택하고 이를 500V 또는 1000V DC(히터 제조업체가 데이터 시트에 지정한 전압)로 설정합니다. 고{6}}전압 장비에는 1000V가 필요할 수 있습니다. 240V 이하 등급의 대부분의 PTFE 튜브는 500V를 소비합니다. 하나의 테스트 리드를 열선의 단자에 연결하거나 내부적으로 점퍼된 경우 각 단자에 연결합니다. 두 번째 리드를 금속 케이스에 연결하거나 케이스에 연결된 접지선을 연결합니다. 모든 연결이 깨끗하고 단단히 고정되어 있는지 확인하십시오. 클립이 부식되면 판독값이 부정확하게 낮아집니다.
60초 동안 전압을 유지한 다음 테스트 버튼을 누르십시오. 절연 저항계가 안정화되고 저항 값이 표시됩니다. 날짜, 주변 온도 및 최근 공정 조건에 대한 메모와 함께 판독값을 즉시 기록하십시오. 테스트 후 가열 단자를 피복에 몇 초 동안 단락시켜 저장된 전압을 방전시키고 리드를 취급할 때 감전을 방지하십시오.
임계값을 알면 결과를 쉽게 해석할 수 있습니다. 튜브가 100MΩ 이상이면 건강한 상태이므로 안심하고 정상적인 서비스를 계속할 수 있습니다. 10~100MΩ의 판독값은 경고 영역에 있으며 약간의 습기가 있음을 나타냅니다. 이때 제어된 건조 베이킹-을 통해 전원이 차단된 튜브를 120도 오븐에 12시간 동안 넣어-일반적으로 저항이 건강한 범위로 돌아옵니다. 굽은 후 다시 테스트해 보세요. 결과가 100MΩ 이상으로 돌아오면 튜브는 여전히 정상입니다.
판독값이 1~10MΩ 범위에 있으면 조치를 취할 때입니다. 절연체가 손상되었지만 건조를 통해 튜브를 복구할 수 있습니다. 모니터링을 매월 1회로 늘리고 3개월 이내에 교체를 예약하세요. 1MΩ 미만이면 튜브에 전원을 공급하는 것이 위험하다는 의미입니다. 신속하게 교체하십시오. 그렇게 하지 않으면 접지 결함, 프로세스 오염 또는 치명적인 피복 고장이 발생할 수 있습니다.
개별 판독값은 속일 수 있으므로 IR 테스트의 실제 가치는 추세에 있습니다. 종이나 공유 디지털 스프레드시트에 간단한 일지를 보관하여 시간 경과에 따른 수치를 확인할 수 있습니다. 여러 분기에 걸쳐 감소하는 추세는 최신 값이 이론적으로 여전히 괜찮은 경우에도 교체 계획을 시작하기 위한 확실한 단서입니다.

튜브가 안정적인지, 천천히 노화되는지, 재난을 향해 나아가고 있는지 로그를 통해 한눈에 알 수 있습니다.
분기별 절연 저항 테스트는 PTFE 가열 장비에 사용할 수 있는 가장 낮은-비용, 가장 높은 가치의{1}}예방 유지 관리 방법 중 하나입니다. 절연저항계는 단락, 예상치 못한 가동 중지 시간 또는 안전 문제가 발생하기 전에 10분 안에 습기 침입을 식별할 수 있습니다. 이를 통해 제조 실행 중간이 아닌 편리할 때 가장자리 튜브를 건조하거나 교체품을 주문할 수 있습니다. 이전 기사의 부드러운 청소 방법을 사용하면 이 전기 점검을 통해 PTFE 가열 튜브가 앞으로 수년 동안 최상의 상태를 유지할 수 있습니다.- 히터의 연간 점검 시험을 생각해 보십시오. 오늘 몇 분의 정보를 통해 내일의 값비싼 놀라움을 방지할 수 있습니다.
